Cara Pasang Lampu LED

by : Zakir Skynet

Nyaris seluruh aspek fungsi penerangan sudah digantikan  oleh lampu led, mulai dari penerangan rumah, lampu mobil, lampu dasbor, lampu aksesoris , lampu emergency, lampu pengatur lalu-lintas, mengapa lampu led demikian pesat pertumbuhan pemakaiannya ? jawabnya

  • karena lampu led sangat efisien/irit mengkonsumsi arus listrik,  lampu led hanya membutuhkan arus listrik sebesar 15 s/d 30 miliamper.
  • usia pakai dapat mencapai 35 ribu jam pemakian dan ada juga yang mengklaim dapat mencapai 80 ribu jam, bandingkan dengan lampu bolham biasa hanya 2 ribu jam pemakaian.
  • kesimpulannya lampu LED super mantap untuk fungsi penerangan.
LED adalah singkatan dari Light emitting Diode karakteristiknya bisa dilihat pada tabel dibawah ini :



Color
Voltage drop [ΔV]
Semiconductor material

λ > 760
ΔV < 1.63

610 < λ < 760
1.63 < ΔV < 2.03

590 < λ < 610
2.03 < ΔV < 2.10

570 < λ < 590
2.10 < ΔV < 2.18

500 < λ < 570
1.9[54] < ΔV < 4.0

450 < λ < 500
2.48 < ΔV < 3.7
Zinc selenide (ZnSe)
Indium gallium nitride (InGaN)
Silicon carbide (SiC) as substrate
Silicon (Si) as substrate – (under development)

400 < λ < 450
2.76 < ΔV < 4.0

multiple types
2.48 < ΔV < 3.7
Dual blue/red LEDs,
blue with red phosphor,
or white with purple plastic

λ < 400
3.1 < ΔV < 4.4
Diamond (235 nm)[55]
Boron nitride (215 nm)[56][57]
Aluminium nitride (AlN) (210 nm)[58]
Aluminium gallium nitride (AlGaN)
Aluminium gallium indium nitride (AlGaInN) – (down to 210 nm)[59]

multiple types
ΔV ~ 3.3[60]
Blue with one or two phosphor layers:
yellow with red, orange or pink phosphor added afterwards,
or white with pink pigment or dye.
[61]

White
Broad spectrum
ΔV = 3.5
Blue/UV diode with yellow phosphor
sumber :   http://en.wikipedia.org/wiki/Light-emitting_diode


Anatomi lampu led dan tampilan bisa dilihat pada gambar dibawah ini :
Tampilan lampu LED dan simbol elektronik

Anatomi Lampu LED
Perihal yang harus diperhatikan dalam pemasangan  lampu led  yang baik dan aman harus menggunakan arus listrik DC .

Cara Pasang Lampu LED

agar lampu led dapat bertahan lama sesuai dengan masa pakai lampu led dapat mencapai 35 ribu s/d 80 ribu jam pemakaian  maka sedikit banyak harus tahu rumusnya dimana yang menjadi kuncinya  adalah seberapa besar nilai tahanan/resistor yang akan dipasang dari jumlah lampu led yang akan dipasang

rumus pemasangan lampu led sangat sederhana  yaitu :


power supply/voltase  dikurangi drop voltase led dibagi arus listrik idealnya antara 15 s/d 30 miliamper

contoh gambar diagram pasang satu buah led :

9 volt -  2volt (lihat tabel diatas)  = 7 volt
7 volt / 0,015 = 466 ohm  /  470 ohm yang ada dipasar eletronik.

jika lampu led ingin lebih terang misalkan arusnya 30 miliamper

7volt/0,030 = 233 ohm / 220 lihat tabel resistor

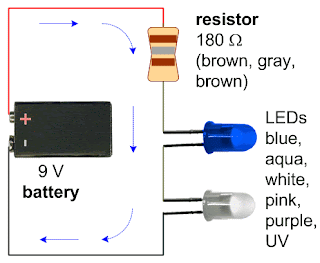

contoh pasang dua buah led secara seri :
 9 volt - ( 2,7 biru  + 3,3 putih  ) = 3 volt
3 volt/0,015 = 200 ohm
bisa pasang resistor 180 ohm  atau 220 ohm

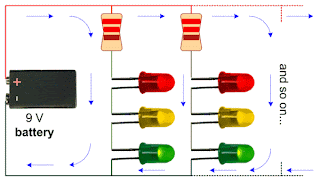

contoh pasang 3 buah lampu led
9 volt - ( 2 + 2 + 2 ) = 3 volt
3volt/0.015 = 200 ohm
pasang 220 ohm nilai resistor yang ada dipasar elektronik




Lampu Led yang  biasa dipasang di kendaraan

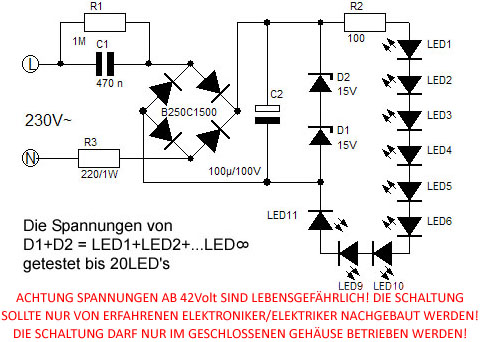

Buat yang mau pasang lampu Led pakai tegangan 220 volt arus listrik dirubah dahulu ke arus DC menggunakan diode bride  pakai diode 1N4007 biar mantap, karena nilai batas limit  voltase diode 1N4007 maksimum 1000 volt.








Buat yang engga mau pusing tinggal beli dan pasang dirumah bisa beli disini harganya sangat ekonomis pilhannya banyak sekali atau lihat-lihat saja gratis:


Daftar Tabel Resistor
Semoga info ini bermanfaat
