Cara Buat Alat Hemat Listrik

by : zakir skynet

Empat bulan yang lalu ada yang menawarkan pada ane sebuah alat penghemat listrik, harga yang ditawarkan relatif cukup mahal Rp. 250 ribu, menurut salesnya jika alat ini dipasang dirumah dapat berhemat listrik 10 s/d 40 % .namun dengan bahasa halus saya tolak penawaran tersebut., rasa penasaran saya terhadap alat penghemat listrik yang konon katanya dapat berhemat listrik 10 s/d 40 % terus menggema dihati, akhirnya saya telusuri mesin google hasilnya sebagai berikut :

Cara kerja alat hemat listrik

Gelombang listrik yang dpasok PLN ke  rumah digambarkan seperti pada gambar dibawah ini :

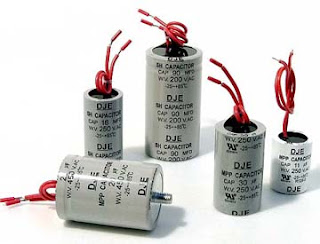

Komponen utama alat hemat listrik adalah hanya satu buah kapasitor tipe NP (non polar) yang biasa dipakai untuk tegangan arus listrik ac. Tugas kapasitor inilah yang akan mereduksi riak-riak gelombang listrik semaksimal mungkin gelombangnya diluruskan  seperti pada ilustrasi dibawah ini kuda 1 menarik beban kapal sudutnya nyaris 45 derajat efeknya menarik beban kapal terlalu berat, setelah pemasangan kapasitor kuda 2  sudut berkurang dari 45 derajat efeknya menarik kapal lebih ringan.

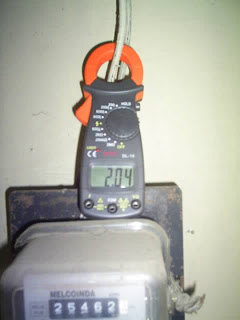

Sebelum membuat alat penghemat listrik uncle zak melakukan riset terlebih dahulu  yang diberi judul : Pengaruh Pemasangan Kapasitor pada Jaringan Listrik Rumah terhadap beban arus listrik dan Pengaruhnya terhadap Pemakaian KWH.
Objek penelitian : Rumah Uncle zak
Rata-rata Pemakaian Per bulan :  450 Kwh
Hasil riset bisa dibaca pada tabel dibawah ini :







Tang amper
Tang amper

Pakai
terbaca
terbaca
Hemat
Kapasitor
pada meter Kwh
pada meter Kwh
%
Nilai
PLN
PLN


Before
After

uf
ampere
ampere
Hemat




17.5
2.25
1.5
       33.3
17.5
1.75
1.2
       31.4
10
1.75
1.25
       28.6
17.5
2.15
1.6
       25.6
7.5
0.8
0.6
       25.0
16
1.9
1.45
       23.7
10
2.4
1.85
       22.9
7.5
1.75
1.35
       22.9
7.5
1.1
0.85
       22.7
10
2.35
1.85
       21.3
7.5
1.05
0.85
       19.0
7.5
2.25
1.85
       17.8
17.5
2.62
2.2
       16.0
16
3.2
2.7
       15.6
17.5
3.75
3.17
       15.5
10
2.35
2
       14.9
7.5
2.35
2.05
       12.8
10
3.2
2.82
       11.9
7.5
3.2
2.9
         9.4
7.5
2.8
2.55
         8.9
10
3.55
3.25
         8.5
7.5
2.62
2.4
         8.4
7.5
2.62
2.4
         8.4
10
3.5
3.25
         7.1
7.5
3.35
3.15
         6.0
10
3.75
3.55
         5.3
10
3.75
3.55
         5.3
5
1.25
1.2
         4.0
10
5.35
5.15
         3.7
10
5.7
5.5
         3.5
17.5
6.8
6.75
         0.7
10
1.25
1.45
      (16.0)
10
1.25
1.45
      (16.0)
16
1.05
1.3
      (23.8)
16
1.25
1.7
      (36.0)




Riset Mengukur Beban Arus Listrik Kwh rumah uncle zak




kesimpulan riset
  • pemasangan kapasitor di jaringan listrik rumah dapat mengurangi beban arus listrik
  • nilai kapasitor yang dipasang harus sesuai dengan beban yang dipakai lihat tabel area kuning  beban arus  listrik bertambah ketika kapasitor dipasang pada jaringan rumah.
Riset riel pemasangan kapasitor di jaringan rumah, tanggal 26 maret dipasang 10 uf  hasilnya cukup lumayan selama dua bulan tagihan kwh turun menjadi pemakaian bulan april 394 dan bulan may 401 dibandingkan pemakaian sebelumnya rata-rata 440 kwh,  lumayan dapat berhemat 10 %. sekarang rumah uncle zak dipasang 20 uf, ikutin teori dari negeri uncle Sam,  hasilnya  apa hematnya lebih besar  atau lebih kecil, laporannya nanti bulan ikuti saja beritanya.

jadi kalau pasang alat hemat listrik jangan sembarang beli, harus disesuaikan dengan beban listrik rumah anda.
uncle zak punya solusinya  cara hitung kapasitor disetiap rumah  adalah  dengan cara menghitung dari pembayaran tagihan listrik setiap bulannya :

contoh tagihan listrik Rp 350.000,-

350.000/ 790 tarip listrik rumah tangga =  443 Kwh perbulan
443/30 hari = 14,76 kwh per hari
14,76 khw/ 24 jam = 0,615 kwh
0,615 * 1000 = 615 watt per jamnya
atau dalam hitungan amper
615 watt/220volt = 2,8  amper  setiap jamnya

angka 615 watt seberapa besar nilai kapasitornya :

rumus dari negeri Uncle Sam maksimal penghematan 26 % :
 615 * 70 % = 430,5 watt * 2/3 = 287 watt
nilai sebesar 287 watt seberapa besar  nilai kapasitornya adalah :

287/1 juta * 2 * 3,14 * 220volt * 50hz = 19,8 uf = 20 uf

jika ingin lebih tepat lagi dicari terlebih dahulu nilai resistor/tahanan 287 watt :

220 *220/287 = 168,6 ohm

1juta/2/3,14/50hz/168,6 ohm =  18,88 = 19 uf

sebagai panduan uncle zak buat tabel mencari nilai kapasitor dengan basis perhitungan taksiran rata-rata tagihan perbulan.

                                Tabel Uncle Zak Mencari Nilai Kapasitor
untuk tarif rumah tangga 450 s/d 2200 watt


Rata-rata
Rata-rata
Beban
beban

Nilai
tagihan
watt
arus listrik
watt
Nilai
Capasitor
perbulan
Perjam
(ampere)
capacitor
Resistor

1.1
568.8
220
0.466
48400







   100,000
                176
              0.80
81.9
591
5.4
   110,000
                193
              0.88
90.1
537
5.9
   121,000
                213
              0.97
99.1
488
6.5
   133,100
                234
              1.06
109.0
444
7.2
   146,410
                257
              1.17
119.9
404
7.9
   161,051
                283
              1.29
131.9
367
8.7
   177,156
                311
              1.42
145.1
333
9.6
   194,872
                343
              1.56
159.7
303
10.5
   214,359
                377
              1.71
175.6
276
11.6
   235,795
                415
              1.88
193.2
251
12.7
   259,374
                456
              2.07
212.5
228
14.0
   285,312
                502
              2.28
233.7
207
15.4
   313,843
                552
              2.51
257.1
188
16.9
   345,227
                607
              2.76
282.8
171
18.6
   379,750
                668
              3.03
311.1
156
20.5
   417,725
                734
              3.34
342.2
141
22.5
   459,497
                808
              3.67
376.5
129
24.8
   505,447
                889
              4.04
414.1
117
27.2
   555,992
                977
              4.44
455.5
106
30.0
   611,591
            1,075
              4.89
501.1
97
33.0
   672,750
            1,183
              5.38
551.2
88
36.3
   740,025
            1,301
              5.91
606.3
80
39.9


Cara Buat Alat Hemat Listrik

membuat alat hemat listrik sangat mudah sekali seperti sirkuit dibawah ini  harga kapasitor sangat tergantung nilai uf nya semakin besar semakin mahal contoh harga 20 uf harga nya Rp.20 ribu. saya sarankan beli kapasitornya di toko penjual alat-alat ac rumah variasi produknya banyak dan harganya relatip murah.

jika ada perhitungan nilai kapasitornya misal 12,5 uf  tidak ada dipasaran solusinya beli 10 uf dan 2,5 uf yang biasa dipakai untuik kapasitor kipas angin. pasangnya dipararel. jadi pas.

Alat hemat listrik menggunakan 6 uf komponen lainnya hanya aksesoris





Rangkaian utama  alat hemat listik






Power saver  super sederhana  dua buah kabel kapasitor langsung ke soket
























cara pasangnya cukup dicolok ke stop kontak listrik cari yang terdekat dengan meteran listrik.







power saver type uncle zak





power saver uncle zak menggunakan kapasitor dua output 6 uf dan 10 uf yang biasa digunakan untuk kapasitor mesin cuci




selamat mencoba dan semoga bermanfaat
